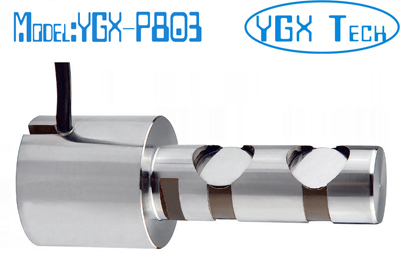

軸銷稱重傳感器??0.5t 1t 2t 3t 5t 10t 20t 30t 50t
型號: YGX-P803
特點和用途:
量程: 0.5T-50T
受力方向：
尺寸:
特點和用途:
不銹鋼材料
長期穩定性好，IP67
可取代現有的轉軸，便于安裝
適用于港口、碼頭貨物計量及啟閉機、起吊設備的安全檢測。量程: 0.5T-50T
受力方向：
尺寸:
| 尺寸 量程(T) |
A | B | C | D | E | F | 材料 | 重量 |
| 0.5, 1, 2 | 13.5 | 31 | 44 | 25 | 4.5 | 6.5 | 不銹鋼 | 0.7 kg |
| 3, 5 | 18 | 47 | 44 | 35 | 6 | 6.5 | 不銹鋼 | 1.0kg |
| 10 | 27 | 66 | 50 | 50 | 7 | 8.5 | 不銹鋼 | 2.3kg |
| 20 | 32.5 | 90 | 65 | 65 | 9.5 | 8.5 | 不銹鋼 | 5.0kg |
| 30 | 40 | 100 | 75 | 75 | 10.5 | 10.5 | 不銹鋼 | 8.0kg |
| 50 | 49 | 117 | 85 | 85 | 12.5 | 10.5 | 不銹鋼 | 11kg |
技術規格
|
輸出靈敏度
|
1.0±10% mV / V
|
|
零點輸出
|
± 1 % F.S.
|
|
非線性
|
0.1-0.5 % F.S.
|
|
滯后
|
0.1-0.5 % F.S.
|
|
重復性
|
0.25% F.S.
|
|
蠕變 (30分鐘)
|
0.05 % F.S.
|
|
溫度靈敏度漂移
|
0.05 % F.S. / 10ºC
|
|
零點溫度漂移
|
0.05 % F.S. / 10ºC
|
|
輸入電阻
|
350±10Ω (Option1)
780±10Ω (Option2)
|
|
輸出電阻
|
350±5Ω (Option1)
700±2Ω (Option2)
|
|
絕緣電阻
|
≥5000MΩ/100VDC
|
|
激勵電壓
|
10 V
|
|
最大激勵電壓
|
15 V
|
|
溫度補償范圍
|
- 10 ~ 60 ºC
|
|
工作溫度范圍
|
- 20 ~ 80ºC
|
|
安全超載
|
200% F.S.
|
|
極限超載
|
300 % F.S.
|
|
電纜線尺寸
|
Ø5×2000 mm
|
|
防護等級
|
IP67
|
|
連接方式
|
輸入: 紅 (+) 黑 (-) ;
輸出: 綠 (+) 白 (-)
|
