30t 60t 100t 200t 250t 300t 500t 法蘭拉壓雙向稱重測力傳感器

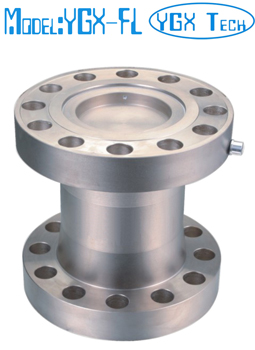

型號: YGX-FL
拉壓雙向稱重測力傳感器
合金鋼材料
量程: 300,500,600,1000,1500,2000,2500,3000,4000,5000KN
( 30, 50, 60, 100, 150, 200, 250, 300, 400, 500T )
尺寸(mm):
尺寸(mm)
量程(KN) |
D |
D1 |
D2 |
d |
H |
H1 |
H2 |
Ø |
| 300 ( 30T ) |
145 |
120 |
/ |
85 |
130 |
22 |
15 |
12-Ø16 |
| 500,600 ( 50,60T ) |
197 |
160 |
/ |
110 |
160 |
25 |
15 |
12-Ø22 |
| 1000 ( 100T ) |
240 |
200 |
/ |
135 |
230 |
40 |
28 |
12-Ø26 |
| 1500,2000,2500( 150,200,250T ) |
305 |
250 |
/ |
160 |
326 |
57 |
45 |
12-Ø32.5 |
| 3000 ( 300T ) |
390 |
340 |
/ |
265 |
358 |
69 |
50 |
16-Ø32.5 |
| 4000 ( 400T ) |
332 |
385 |
235 |
135 |
300 |
60 |
45 |
16-Ø32 |
| 5000 ( 500T ) |
420 |
370 |
320 |
190 |
300 |
60 |
45 |
18-Ø32 |
技術(shù)參數(shù)
| 綜合精度 |
0.2%F.S. |
| 輸出靈敏度 |
2.0 mV / V |
| 非線性 |
≤0.2 % F.S. |
| 重復(fù)性 |
≤0.05% F.S. |
| 滯后性 |
≤0.2 % F.S. |
| 溫度靈敏度漂移 |
<0.1 % F.S./10℃ |
| 零點溫度漂移 |
<0.1% F.S./10℃ |
| 輸入電阻 |
760Ω |
| 輸出電阻 |
700Ω |
| 絕緣電阻 |
>2000MΩ |
| 推薦激勵電壓 |
10 VDC |
| 激勵電壓范圍 |
6~12 VDC |
| 工作溫度范圍 |
- 30 ~ 70oC |
| 安全過載 |
120% F.S. |
| 電纜長度 |
3 m |
| 防護等級 |
IP65 |
| 接線方式 |
輸入: 紅 (+) 黑 (-) ;
輸出: 綠 (+) 白 (-)
|
|
